LGR-S

Maschinen zur Produktion von Reifenseitenwandschalen

Die LGR-S ist eine hochpräzise Spezialmaschine für die Gravur von 2D- und 3D-Daten auf Reifenseitenwandformen auch in größeren Ausführungen wie Agrarreifen und OTR. Hierfür ist sie mit einer zusätzlichen massiven Traverse aus Granit ausgestattet, die auch bei solchen Größen und Gewichten höchste Präzision gewährleistet.

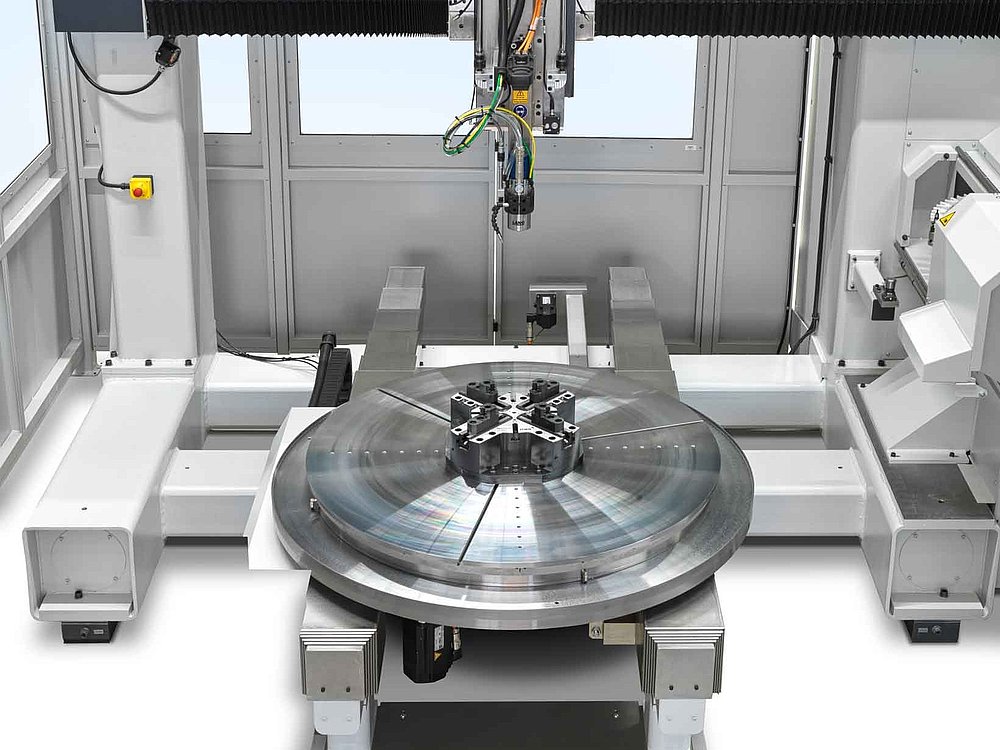

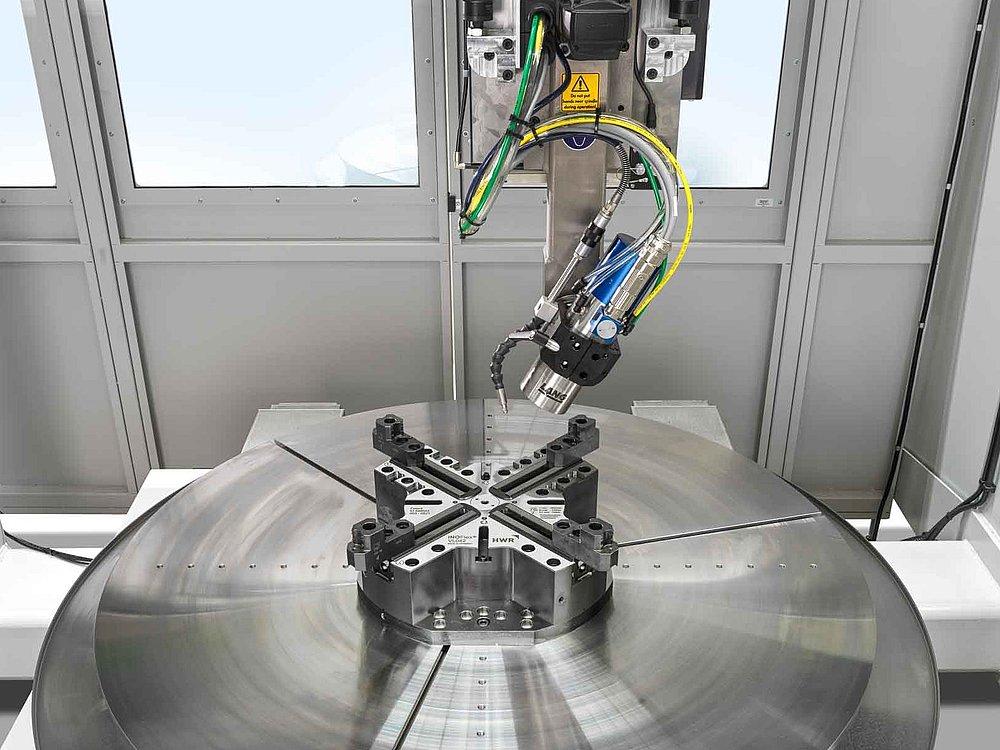

Zum Be- und Entladen der Reifenseitenwandformen per Kran kann der Drehtisch der LGR-S um 1 m aus dem Bearbeitungsraum herausgefahren werden, was das Werkstückhandling sehr erleichtert. Die Sicherheitseinhausung mit ihren großen Türen ermöglicht ein einfaches Be- und Entladen der Formen.

Für die bestmögliche Abstimmung zwischen Maschine und Steuerung setzt LANG die eigene Software LTire ein, so dass der Anwender nur einen Kommunikationspartner hat. LTire ist eine Microsoft® Windows™-Software zur schnellen und effizienten Gestaltung der kompletten Konstruktion einer Reifenseitenwandform und zur Bedienung von LANG 4-Achs-Maschinen für rotationssymmetrische Profilformen. Das Programm bietet die üblichen CAD-Funktionen und darüber hinaus eine Fülle von automatisierten Funktionen, die speziell auf die Konstruktion eines Reifenseitenwanddesigns abgestimmt sind. Darüber hinaus läuft LTire auf dem Maschinen-PC mit seiner grafischen Oberfläche und garantiert eine einfache und intuitive Bedienung der Maschine.

Maschinenkörper mit zusätzlichen Optionen

  • Tellerwerkzeugwechsler mit 30 Stationen
  • Optional Blum-Laser zur Werkzeugvermessung
  • Optionales Digitalisiersystem MP15, OMP40

Technische Daten LGR-S

Max. Ø Aufspannfläche [mm]2.300
Max Ø Bearbeitungsfläche [mm]2.300
Tischgröße [mm]1.200
Aufspanngewichtgewicht [kg]3.000
Verfahrweg C360°
Verfahrweg X [mm]0-1.150
Verfahrweg Z [mm]500
Verfahrweg B+/- 90°
SteuerungHigh-End AC Servo Steuerung, PC basierend, mit TFT Touch Panel
C-Achse
Max. Vorschub [m/min]15,7 (R=600 mm)
X-Achse
Max. Vorschub [m/min]15
MeßsystemGlasmaßstab
Z-Achse
Max. Vorschub [m/min]15
MeßsystemGlasmaßstab
B-Achse
Max. Vorschub Standardachse [m/min]7,5 (R=150 mm)
Max. Vorschub verstärkte Achse [m/min]18,8 (R=150 mm)
Platzbedarf (LxBxH) [mm]4.530 x 3.650 x 3.400
Maschinengewicht [kg]9.000
Optionen für Spindeln
Leistung S1 [kW]1,22,610
Drehzahl[U/min] 60.000 50.000 42:000
WechselkegelWK 16-6WK 19-10HSK E32

Anwendungsgebiete

Die Impala LGR-S ist einsetzbar in den Bereichen

  • Automobilindustrie
  • Reifenindustrie
