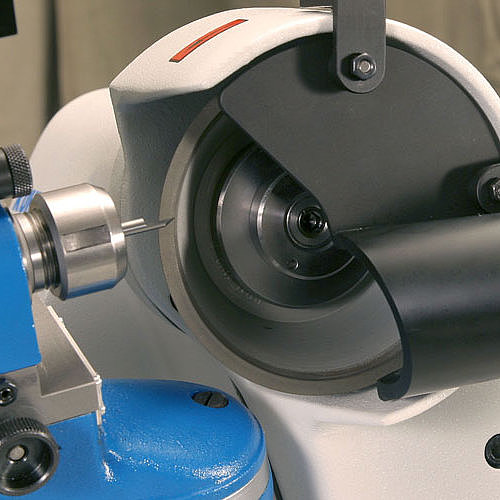

Werkzeug-Schleifmaschine
SU2
Herstellen und Nachschleifen von Gravier- und Formfräsern sowie Sonderwerkzeugen. Die hochgenaue Feinverstellung ermöglicht eine Ablesegenauigkeit von 0,01 mm.
Weitere Merkmale:
Schleifspindel mit Präzisionslagern,
Koordinaten-Messeinrichtung mit 20 fach Messoptik,
Direktspannsystem für Wechselkegelsysteme.
Technische Daten SU2 - Präzisions-Werkzeug-Schleifmaschine
| Motor, Netzanschluss | [V] | 230, 400 | |
| - Leistung | [kW] | 0,25 | |
| - Drehzahl | [U/min] | 2.750 | |
| Drehzahl der Schleifspindel | [U/min] | 5.500 | |
| Schleifscheibendurchmesser | [mm] | 100 | |
| Werkzeugdurchmesser | [mm] | 1.0 - 18.0 | |
| Spitzenwinkel | [°] | 0-180 | |
| Negativer Spitzenwinkel | [°] | 0-25 | |
| Hinterschliffwinkel | [°] | 0-45 | |
| Werkzeug-Trägerverstellung, seitlich | [mm] | 10 | |
| - in Längsrichtung | [mm] | 40 | |
| - Feinverstellung | [mm] | 20 | |
| Rastenzahl der Teilscheibe | [mm] | 12 | |
| Abmessungen | [mm] | 360 x 480 x 350 | |
| Gewicht | [kg] | 38 | |
